Quel disjoncteur pour un four encastré ? La réponse tient en une ligne : un disjoncteur de 20 A sur un circuit spécialisé, câblé en 2,5 mm² de section cuivre. C’est ce qu’impose la norme NF C 15-100, et c’est valable que votre four fasse 2 000 ou 3 500 watts.
Le reste, c’est ce qui fait échouer l’installation : le circuit partagé avec la plaque, le câble en 1,5 mm² hérité d’une ancienne cuisine, et le différentiel absent. Voici les trois points, et ce qu’il faut faire quand le four se met à disjoncter.
- Disjoncteur 20 A, câble 2,5 mm², sur un circuit spécialisé qui ne sert qu’au four.
- Jamais le même circuit que la plaque de cuisson, qui demande 32 A en 6 mm².
- Un différentiel 30 mA en amont. Le type AC suffit pour le four.
- En rénovation, un câble existant en 1,5 mm² impose de rester en 16 A ou de retirer le câble.
- Un four qui déclenche le différentiel, c’est presque toujours une résistance à la masse.
Quel disjoncteur pour un four : pourquoi 20 A et 2,5 mm²
Le calibre ne se choisit pas d’après la puissance du four, mais d’après la section du câble qui l’alimente. Le disjoncteur est là pour empêcher ce câble de chauffer : c’est lui qu’il protège, pas l’appareil.
Un conducteur de 2,5 mm² en cuivre accepte 20 ampères en usage domestique, soit environ 4 600 watts en monophasé. Tous les fours encastrés du marché passent largement en dessous. La norme fixe donc ce couple une fois pour toutes, sans qu’on ait à calculer appareil par appareil. Ce point est confirmé par Legrand comme par IZI by EDF.
Circuit spécialisé, cela veut dire quoi exactement ? Un départ du tableau qui alimente ce seul appareil, sans passer par une boîte de dérivation partagée avec d’autres prises. Le four peut être raccordé sur une prise 16 A dédiée ou en sortie de câble, mais cette prise ne sert qu’à lui.
Quel disjoncteur pour quel appareil : le tableau complet
Le four s’inscrit dans une série de circuits spécialisés que la norme impose en cuisine et ailleurs. Autant les avoir tous sous les yeux, parce que c’est en les mélangeant qu’on se trompe.
| Appareil | Disjoncteur | Section cuivre | Différentiel 30 mA | À savoir |
|---|---|---|---|---|
| Four encastré | 20 A | 2,5 mm² | AC ou A | Circuit spécialisé, jamais partagé avec la plaque |
| Plaque de cuisson | 32 A | 6 mm² | A obligatoire | Le seul circuit de cuisine en 6 mm² |
| Lave-linge | 20 A | 2,5 mm² | A obligatoire | Le type A est exigé par la norme |
| Lave-vaisselle | 20 A | 2,5 mm² | AC ou A | Circuit à lui seul, même sous l’évier |
| Sèche-linge | 20 A | 2,5 mm² | AC ou A | Y compris un modèle à pompe à chaleur |
| Chauffe-eau | 20 A | 2,5 mm² | AC ou A | Son contacteur jour/nuit se protège à part, en 2 A |
| VMC | 2 A | 1,5 mm² | AC ou A | 10 ou 16 A seulement si la notice l’exige |
| Borne de recharge | selon puissance | selon puissance | A ou F obligatoire | Relève de la partie 7-722 de la norme |
Deux lignes méritent qu’on s’y arrête. La plaque de cuisson est le seul circuit de cuisine en 6 mm², et le circuit d’une borne de recharge relève d’une partie distincte de la norme.
Les deux autres circuits spécialisés les plus recherchés ont chacun leur particularité : la VMC se protège en 2 A seulement, et le chauffe-eau demande deux disjoncteurs, un pour la puissance et un pour son contacteur.
Four et plaque sur le même circuit : l’erreur la plus fréquente
Dans beaucoup de cuisines anciennes, une seule arrivée puissante dessert le coin cuisson. On y branche la plaque, puis on repique le four dessus. Cela fonctionne, tant que les deux ne montent pas en charge ensemble.
Le problème n’est pas théorique. Une plaque à induction en pleine puissance tire déjà 7 000 watts, un four en préchauffage avec grill et chaleur tournante peut demander 3 000 watts de plus. Un disjoncteur de 32 A coupe à 7 360 watts. La coupure arrive donc le jour où vous cuisinez pour dix personnes, jamais pendant les tests.
La règle est simple : deux circuits, deux disjoncteurs, deux câbles. Si le tableau n’a plus de place, la solution est d’ajouter une rangée, pas de partager un départ.
Le cas de la rénovation : un câble en 1,5 mm² déjà en place
C’est la situation la plus courante quand on remplace un four dans une cuisine des années 1990. Le câble existant fait 1,5 mm², et refaire la saignée dans le carrelage ne fait envie à personne.
| Ce que vous avez | Ce que vous pouvez faire | Ce qu’il ne faut pas faire |
|---|---|---|
| Câble 1,5 mm² existant | Protéger en 16 A, et accepter le risque de déclenchement en pleine charge | Mettre un 20 A dessus, le câble chaufferait avant que le disjoncteur ne coupe |
| Câble 2,5 mm² existant | Disjoncteur 20 A, conforme | Rien à signaler |
| Aucun circuit dédié | Tirer un nouveau câble 2,5 mm² depuis le tableau | Repiquer sur le circuit des prises de la cuisine |
Le principe à retenir : on baisse le calibre pour protéger un câble trop fin, on ne l’augmente jamais. Un 20 A sur du 1,5 mm² laisse passer un courant que le câble ne supporte pas : le disjoncteur ne coupera pas, et c’est la gaine qui chauffera dans le mur.
Quel différentiel en amont, et pourquoi le type compte

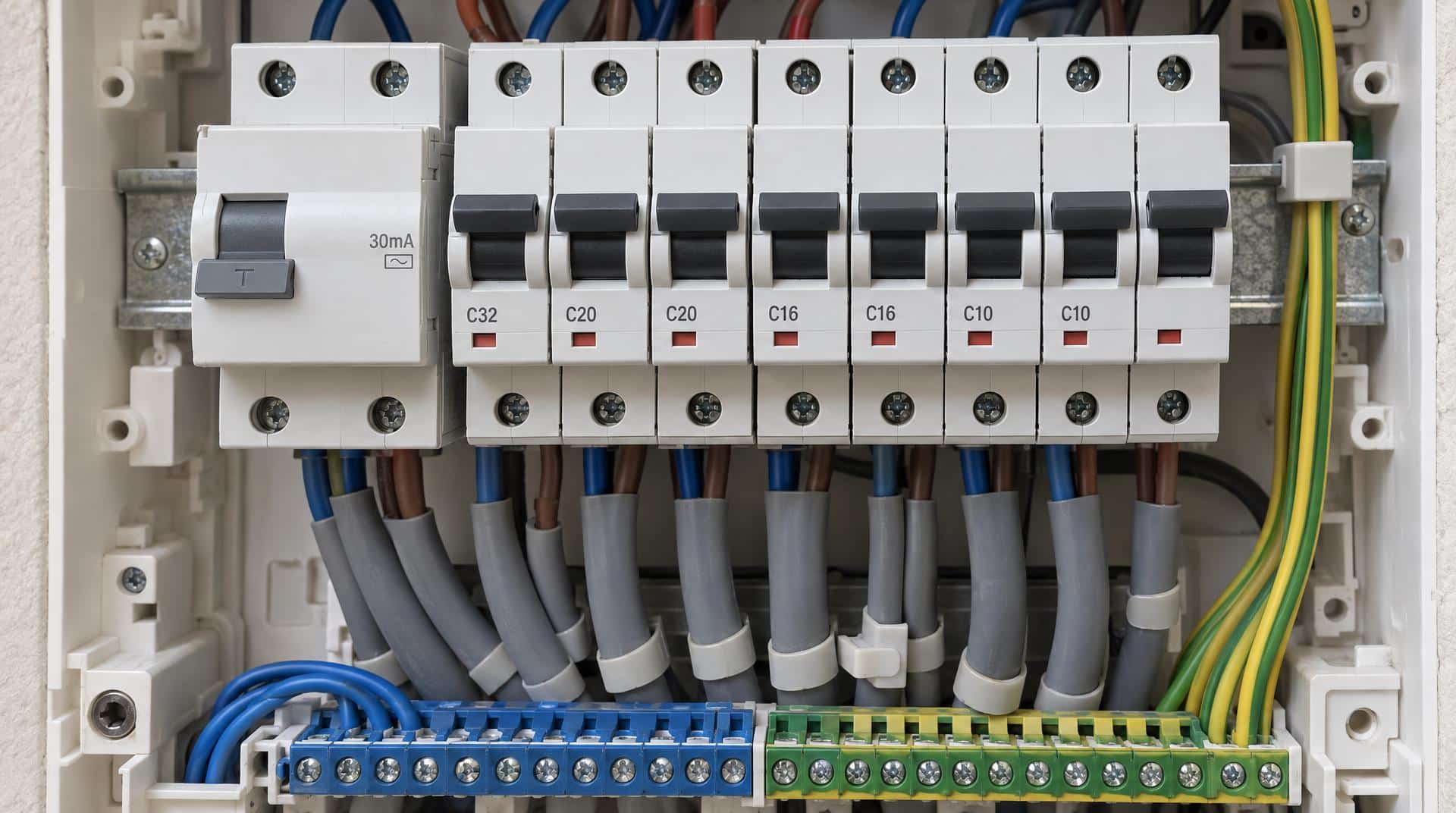

Le disjoncteur protège le câble contre la surcharge. Il ne protège pas la personne qui touche un appareil en défaut : c’est le rôle du différentiel 30 mA placé en amont, sur la rangée du tableau.
Ce seuil de 30 milliampères n’est pas arbitraire. C’est l’ordre de grandeur à partir duquel un courant qui traverse le corps humain bloque la respiration. Au-delà, le différentiel doit avoir coupé.
| Type | Ce qu’il détecte en plus | Circuits concernés |
|---|---|---|
| AC | Rien de plus, c’est le type de base | Éclairage, prises, la plupart des circuits |
| A | Les défauts à composante continue | Obligatoire : plaque de cuisson, lave-linge, recharge de véhicule |
| F | En plus du type A, les micro-coupures | Matériel informatique et électronique sensible |
L’erreur classique : mettre un type AC sur le circuit du lave-linge ou de la plaque. L’électronique de ces appareils peut produire un défaut à composante continue qu’un type AC ne voit pas, et il ne déclenche donc pas. IZI by EDF détaille les trois circuits où le type A est imposé par la norme.
Deux règles de dimensionnement souvent oubliées : un interrupteur différentiel protège huit circuits au maximum, et la somme des calibres des disjoncteurs placés en dessous ne doit pas dépasser son propre courant assigné, en général 40 ou 63 ampères.
Attention enfin à ne pas confondre avec le gros disjoncteur en tête d’installation, celui du fournisseur : c’est un différentiel 500 mA. Il protège la ligne, pas les personnes. Notre guide du câblage d’un télérupteur montre comment s’organise le reste de la rangée.
Votre four fait disjoncter : trouver la pièce en cause
Un four qui coupe tout le tableau au moment où il chauffe, c’est presque toujours un défaut d’isolement sur une résistance. Le courant s’échappe vers la terre par l’élément abîmé, et le différentiel 30 mA fait son travail.
Le four possède trois résistances : la sole en bas, le grill en haut, et la circulaire de la chaleur tournante à l’arrière. La coupable se trouve au multimètre, en quelques minutes.
- Débranchez le four et sortez-le de son logement pour accéder au panneau arrière.
- Débranchez les fils d’une résistance, en photographiant le montage avant.
- Mesurez entre une cosse de la résistance et la carcasse métallique de l’appareil, ou sa borne de terre.
- Toute valeur affichée signe le défaut : la résistance est à la masse et doit être remplacée. Un multimètre qui n’indique rien signifie que cette résistance est saine.
Répétez sur les trois. Si toutes sont saines, regardez le bornier d’alimentation à l’arrière : son plastique peut avoir fondu, mettant en contact la phase, le neutre et la terre. C’est la deuxième cause, plus rare mais très visible à l’œil.
À ne pas confondre : un four qui fait sauter le DISJONCTEUR de son circuit est en surcharge, souvent parce qu’il partage sa ligne. Un four qui fait sauter le DIFFÉRENTIEL a une fuite à la terre. Ce n’est pas la même panne, ni la même réparation.
Questions fréquentes sur le disjoncteur du four
Quel disjoncteur pour un four encastrable ?
Un disjoncteur de 20 A sur un circuit spécialisé, avec des conducteurs de 2,5 mm² en cuivre. C’est la règle de la NF C 15-100 pour un four encastré, quelle que soit sa puissance déclarée, tant qu’il reste sous 4 600 W en monophasé.
Peut-on brancher le four sur une prise normale ?
Sur une prise 16 A d’un circuit de prises partagé, non : la norme impose un circuit spécialisé. Un four posé de faible puissance, type mini-four de 1 500 W, se branche en revanche sur une prise classique sans difficulté.
Four et plaque de cuisson sur le même disjoncteur, est-ce possible ?
Non. Ce sont deux circuits spécialisés distincts : 20 A en 2,5 mm² pour le four, 32 A en 6 mm² pour la plaque. Les réunir, c’est additionner deux appareils de forte puissance sur une protection calculée pour un seul.
16 A ou 20 A pour un four ?
La norme retient 20 A avec du 2,5 mm². Un 16 A fonctionne souvent en pratique sur un four peu puissant, mais il déclenchera dès que le four montera en charge avec le grill et la chaleur tournante ensemble.
Faut-il un différentiel de type A pour le four ?
Non, le type A n’est imposé que pour la plaque de cuisson, le lave-linge et la recharge de véhicule électrique. Un différentiel 30 mA de type AC convient au circuit du four, à condition qu’il existe.
Mon four fait disjoncter, d’où cela vient-il ?
Presque toujours d’un défaut d’isolement sur une des trois résistances : sole, grill ou chaleur tournante. Le courant part à la terre et déclenche le différentiel. Un multimètre entre une cosse de résistance et la carcasse permet de trouver laquelle, four débranché.
Sources
- Legrand, la norme NF C 15-100 pour la cuisine : circuits spécialisés, calibres et sections par appareil
- IZI by EDF, la norme NF C 15-100 en cuisine : nombre de circuits et de prises exigés
- IZI by EDF, quel différentiel pour quel circuit : les trois circuits où le type A est obligatoire
