Branchement d’un télérupteur : schéma 3 fils, 4 fils et étapes

Dès que vous dépassez deux points d’allumage dans une pièce, maîtriser le schema de telerupteur devient indispensable pour relier correctement vos boutons poussoirs au tableau électrique. Lors de la rénovation de ma vieille maison en Bretagne, j’ai dû reprendre tout le câblage du couloir qui ressemblait à un dangereux plat de spaghettis.

Je vous partage la méthode exacte pour lire et câbler ce module sans faire sauter votre installation. Fini les mystères des fils navettes et des bobines électromagnétiques : on décrypte ensemble le branchement télérupteur à 3 ou 4 fils pour sécuriser votre circuit d’éclairage.

Schéma électrique du télérupteur : câblage 3 fils et 4 fils

Avant de tirer vos câbles, il faut comprendre ce qui se passe réellement à l’intérieur du module. Sur un bon schema telerupteur, le cœur du système repose systématiquement sur une bobine électromagnétique.

Pour réussir votre branchement sans erreur, vous devez absolument distinguer deux documents fondamentaux sur les notices des fabricants :

• Le schéma de principe : Il montre simplement comment l’impulsion de la bobine bascule le contact, sans tenir compte de la réalité de vos gaines ou du nombre de conducteurs.
• Le schéma de câblage : Il indique le cheminement physique et le repérage exact de chaque fil entre le tableau électrique, les boîtes d’encastrement et les points lumineux.

C’est précisément sur ce schéma de câblage que la réalité du terrain s’impose, en vous forçant à identifier si votre circuit requiert un montage à 3 fils ou à 4 fils selon l’architecture de votre logement.

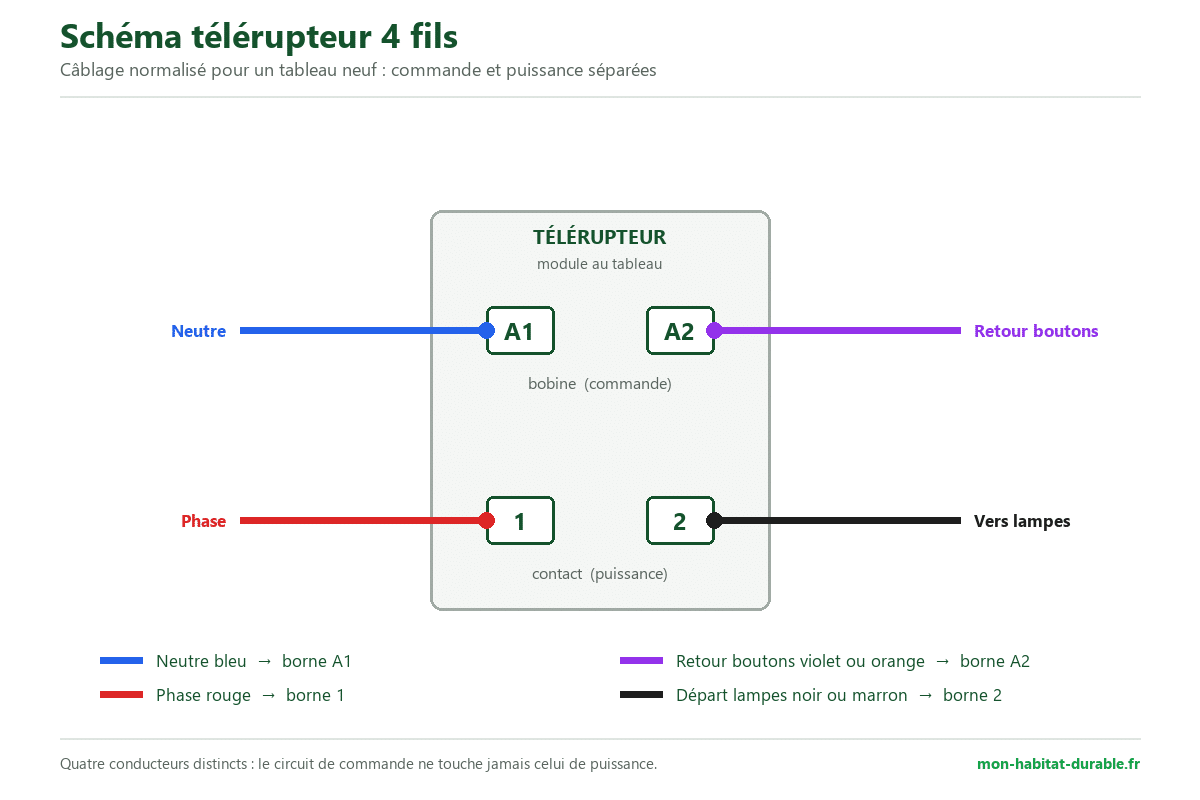

Câblage 4 fils : la norme pour un tableau électrique neuf

Si vous repartez de zéro sur votre tableau ou que vous construisez en 2026, la question du choix ne se pose même pas : le schéma de télérupteur à 4 fils est la norme absolue.

Dans ma propre maison des années 80, j’ai tout repassé dans cette configuration lors de la rénovation de mon couloir. Ce montage garantit une séparation totale et sécurisée entre le circuit de commande (vos doigts sur le bouton) et le circuit de puissance (le courant qui alimente les ampoules).

Pour réussir ce câblage sans vous emmêler les pinceaux, le respect strict du code couleur est obligatoire. Voici le cheminement exact à suivre dans vos gaines :

Mon astuce chantier

Achetez toujours une couronne de fil violet ou orange spécifiquement pour vos retours boutons. Utiliser une autre couleur juste parce qu’il en reste, c’est le meilleur moyen de provoquer un court-circuit lors d’un dépannage futur.

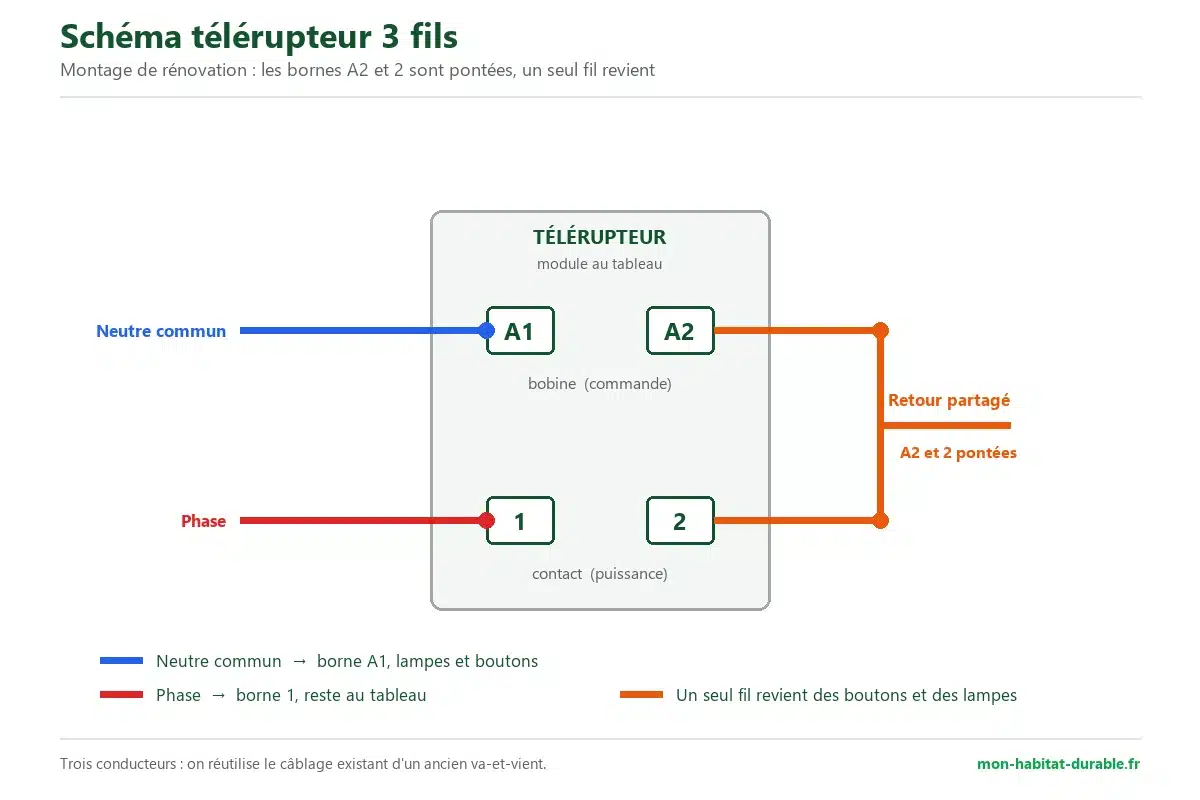

Câblage 3 fils : l’astuce pour la rénovation électrique

Si le neuf impose quatre conducteurs, la rénovation électrique obéit souvent à la loi des gaines existantes. Dans les murs anciens, tirer un câble supplémentaire relève parfois de l’exploit. C’est précisément là que le schéma de télérupteur à 3 fils sauve votre chantier.

Ce montage historique est redoutablement efficace pour limiter l’encombrement dans les vieilles conduites étroites. L’astuce réside dans la mutualisation : le neutre est partagé entre le circuit d’éclairage et vos points de commande. Concrètement, voici la répartition de ce câblage économique :

Branchement télérupteur : les 6 étapes, du tableau aux boutons poussoirs

Le branchement d’un télérupteur tient en six gestes : couper le courant, réserver un disjoncteur 10 A, clipser le module sur le rail DIN, raccorder le circuit de puissance sur les bornes 1 et 2, raccorder la commande sur A1 et A2, puis tester bouton par bouton avant de refermer le coffret. Comptez une heure pour un couloir à trois poussoirs quand les gaines sont déjà tirées.

Les schémas précédents disent où va chaque fil. Cette partie dit dans quel ordre les poser, et avec quoi.

Le matériel avant d’ouvrir le tableau

• Un télérupteur modulaire 16 A, unipolaire pour une pièce sèche, bipolaire en salle d’eau ou en extérieur.
• Un disjoncteur 10 A dédié au circuit d’éclairage, avec du fil 1,5 mm² sur toute la ligne.
• Des boutons poussoirs, jamais d’interrupteurs : un contact maintenu grille la bobine.
• Une couronne de fil violet ou orange pour les retours de commande, un tournevis isolé, un multimètre.
• Un peigne d’alimentation ou deux ponts en 2,5 mm² pour reprendre phase et neutre depuis le disjoncteur.

Les 6 étapes du branchement

1. Coupez le disjoncteur général et vérifiez l’absence de tension au multimètre sur la rangée concernée. Le voyant éteint d’un coffret ne prouve rien.
2. Réservez la protection : le module se place en aval d’un disjoncteur 10 A qui ne protège que l’éclairage. Un circuit éclairage n’accepte jamais plus de 16 A en 1,5 mm².
3. Clipsez le télérupteur sur le rail DIN, à droite de son disjoncteur, et repérez les quatre bornes : 1 et 2 pour la puissance, A1 et A2 pour la bobine.
4. Raccordez la puissance : la phase sort du disjoncteur, entre en borne 1 ; la borne 2 repart vers la phase de toutes les lampes, câblées en parallèle. Le neutre du disjoncteur file directement aux lampes.
5. Raccordez la commande : le neutre entre en A1 ; la phase est repiquée vers les boutons poussoirs, montés en parallèle, et leur fil de retour (violet) revient en A2. En rénovation à 3 fils, pontez A2 et 2 comme décrit plus haut.
6. Testez avant de refermer : remettez le disjoncteur, appuyez sur chaque poussoir. Un clac net et la lumière qui bascule à chaque pression valident le montage. Une lampe qui s’allume sans s’éteindre signale un poussoir monté en interrupteur ou un retour branché en borne 1.

Legrand, Hager ou Schneider : les mêmes bornes, trois notices

Les trois marques du rayon utilisent les repères A1, A2, 1 et 2 : un schéma vaut pour les trois. Ce qui change, c’est la référence et le type de contact.

Sur un bipolaire, la phase passe par 1 et 2, le neutre par 3 et 4 : le module coupe les deux conducteurs, ce qui est la raison de le choisir en pièce humide. Le circuit de commande, lui, ne change pas d’une référence à l’autre.

Quel télérupteur choisir : unipolaire, bipolaire ou silencieux ?

Maintenant que vos fils sont tirés dans les gaines, il faut clipser le bon module dans le tableau électrique. Quel que soit le schéma de télérupteur retenu, la logique de distribution reste strictement identique.

Vos boutons poussoirs sont toujours câblés en parallèle. Leurs sorties se rejoignent pour attaquer la borne A1 de la bobine, ce qui permet d’activer le contacteur depuis de multiples points de commande sans surcharger le circuit.

En aval, la mécanique est tout aussi simple. La sortie de puissance du module (la borne 2) est connectée aux bornes de phase de toutes vos lampes. Ces ampoules sont elles-mêmes câblées en parallèle pour garantir un fonctionnement indépendant. Si un spot grille dans l’entrée, le reste du couloir continue d’être éclairé. Mais face au rayon électricité, vous devez choisir la bonne technologie pour équiper votre installation.

On distingue trois grandes familles de modules sur le marché de la rénovation en 2026 :

• Le télérupteur unipolaire : Il se contente de couper uniquement la phase. C’est le standard historique, le moins cher et le plus facile à trouver pour les pièces classiques.
• Le télérupteur bipolaire : Il sectionne simultanément la phase et le neutre. Cette coupure totale offre une sécurité maximale, indispensable pour les milieux humides ou l’éclairage extérieur.
• Le télérupteur silencieux : Il remplace la mécanique brute par une carte électronique. Fini le bruit de claquement insupportable à chaque pression sur l’interrupteur.

Pour vous aider à calibrer votre budget et faire le bon choix technique, voici un comparatif direct des options disponibles en magasin de bricolage.

L’avis d’Élise

Honnêtement, ne radinez pas sur le modèle silencieux pour vos pièces de vie ou les couloirs de nuit. Dans ma maison, le fameux clac mécanique du premier modèle installé réveillait tout le monde à chaque passage aux toilettes. Gardez les unipolaires classiques pour le garage ou la cave, et investissez les 15€ supplémentaires pour préserver votre sommeil.

Télérupteur vs va-et-vient : comparatif des coûts en 2026

Au-delà du choix du module au tableau, la vraie question financière se joue à l’intérieur de vos cloisons. Le va-et-vient classique reste économique pour les petites pièces, mais il se heurte à une limite physique stricte : deux points de commande maximum. Si vous souhaitez ajouter un troisième interrupteur pour balayer un grand salon, vous devez obligatoirement intercaler un permutateur. Ce composant complique nettement votre circuit, avec un croisement délicat de fils navettes d’un bout à l’autre de la pièce.

C’est précisément là qu’un schéma de télérupteur bien pensé écrase son ancêtre. Sa logique de fonctionnement offre une flexibilité infinie pour faire évoluer votre habitat. Vous pouvez multiplier les boutons poussoirs à volonté, simplement en les câblant en parallèle. Un repiquage rapide sur les deux fils de commande suffit pour ajouter un point d’allumage, sans jamais avoir à retirer de nouvelles gaines jusqu’au compteur.

En 2026, le prix du cuivre nous oblige à être pragmatiques sur la différence de section de câble requise et la longueur totale des tirages. Un va-et-vient complexe impose de faire transiter la pleine puissance d’éclairage à travers de multiples navettes ininterrompues en 1,5 mm². À l’inverse, le télérupteur centralise la puissance au tableau. Vos boutons muraux ne transportent qu’une impulsion furtive, ce qui réduit drastiquement les mètres linéaires de cuivre noyés dans vos murs.

Analyse chiffrée : rentabilité à partir de 3 boutons poussoirs

Sortons la calculatrice pour chiffrer concrètement cette économie de cuivre sur un circuit à trois points d’allumage. En 2026, l’équation financière est vite tranchée. Un permutateur seul coûte environ 25€, auquel il faut ajouter deux interrupteurs va-et-vient classiques. En face, un module télérupteur d’entrée de gamme fiable se négocie autour de 20€, couplé à trois boutons poussoirs à moins de 5€ l’unité.

Sur l’appareillage pur, le match semble serré. Mais la vraie rentabilité d’un schéma de télérupteur se révèle lors du tirage des câbles. L’option classique exige des dizaines de mètres de fils navettes supplémentaires pour relier chaque point de commande d’un bout à l’autre de la pièce.

Le Coin des Radins Malins

Ne regardez pas que l’étiquette du matériel. Le vrai levier de rentabilité, c’est le temps de main-d’œuvre. Tirer des mètres de fils navettes dans des gaines saturées vous coûtera le double en heures d’artisan par rapport au repiquage rapide de simples boutons poussoirs.

Dès le troisième point d’allumage, le surcoût initial du module modulaire est totalement absorbé. Vous économisez sur les bobines de fil et vous divisez par deux le temps passé à déchiffrer les branchements. C’est un calcul purement pragmatique qui rend l’ancienne méthode du permutateur totalement obsolète sur les chantiers modernes.

Checklist NF C 15-100 : sécuriser l’installation du télérupteur

Un mot sur le statut de cette norme, parce qu’il est souvent mal compris. La NF C 15-100 n’est pas un guide de bonnes pratiques facultatif : c’est le référentiel sur lequel s’appuie le CONSUEL pour délivrer l’attestation de conformité, obligatoire à la première mise en service d’une installation électrique et exigée par le gestionnaire de réseau avant tout raccordement. Un tableau non conforme peut donc bloquer la mise en service, pas seulement vous exposer en cas de sinistre.

Tout ce qui suit découle de la norme NF C 15-100, référence de l’installation électrique en logement. Sa série révisée de 2024 est applicable depuis septembre 2024 et rend obsolète la version de 2002 : vérifiez toujours l’édition à laquelle se réfère un schéma trouvé en ligne.

Ce gain de temps sur le chantier ne vous dispense pas de respecter scrupuleusement les règles de sécurité. Un schéma de télérupteur mal protégé, c’est l’incendie assuré. En 2026, la norme NF C 15-100 ne laisse aucune place au bricolage.

Tout comme pour le raccordement d’un contacteur jour nuit, l’intégration de ce relais dans votre tableau électrique exige une rigueur absolue sur les calibres de protection. Voici la checklist de conformité à valider avant de remettre le courant :

• Disjoncteur divisionnaire 10A obligatoire : Oubliez le classique 16A. Le circuit de commande est sensible. Un calibre 10A est le maximum autorisé pour protéger efficacement la bobine contre les surintensités.
• Section des conducteurs de 1,5 mm² : C’est la règle stricte pour l’éclairage. Que ce soit pour les retours des boutons poussoirs ou l’alimentation directe des lampes, n’utilisez jamais une autre section de cuivre.
• Limite de 8 points lumineux : Votre circuit ne peut pas alimenter un nombre infini d’ampoules. La norme impose un maximum de 8 points d’éclairage par disjoncteur divisionnaire. Au-delà, tirez une nouvelle ligne.
• Interrupteur différentiel 30mA en tête : L’ensemble de la rangée où se trouve votre module doit être couvert par un différentiel 30mA (type AC ou A). C’est la protection vitale contre les fuites de courant si un interrupteur prend l’humidité.

Mon conseil de chantier

Ne jouez pas avec les calibres sous prétexte de faire des économies. Réutiliser un vieux 16A parce qu’il vous en reste un sous la main, c’est le meilleur moyen de faire fondre votre module à 20€ dès le premier court-circuit.

Dépannage électrique : réparer un télérupteur qui claque

Même avec une installation parfaitement protégée, le temps fait son œuvre sur les composants mécaniques. Un jour, la lumière du couloir refuse de s’éteindre ou un bruit suspect s’échappe de votre coffret de répartition. Pas de panique, le dépannage suit une logique implacable. Premier réflexe avant d’ouvrir le coffret : couper l’alimentation, comme pour toute coupure de courant à gérer.

La panne la plus fréquente ne vient pas du tableau, mais de vos murs. Un bouton poussoir bloqué par la poussière ou l’usure est la cause numéro un d’une bobine qui grille. Sur un schéma de télérupteur classique, cette bobine est conçue pour encaisser une impulsion d’une fraction de seconde. Si le bouton reste coincé, elle est alimentée en continu, surchauffe et rend l’âme.

Si le module émet un grésillement constant ou vibre fortement au tableau, le diagnostic est différent. C’est le signe direct d’une usure mécanique du ressort interne qui n’arrive plus à verrouiller le contact de puissance.

L’astuce d’Élise

Ne rachetez pas un module neuf avant d’avoir tapoté chaque bouton poussoir de la maison. Dans 80% des cas que je croise en rénovation, un simple coup de dégrippant dans l’interrupteur mural règle le problème gratuitement.

Pour isoler la panne sans démonter toute votre installation, sortez votre multimètre et procédez par élimination :

• Testez la continuité : Coupez l’alimentation générale. Placez les pointes du multimètre sur les bornes de la bobine (A1 et A2). Si l’écran n’affiche aucune valeur de résistance, la bobine est coupée à l’intérieur.
• Isolez la commande : Débranchez le fil de retour des poussoirs au tableau. Si le cliquetis ou la vibration s’arrête immédiatement, le coupable est un interrupteur mural coincé en position fermée.
• Vérifiez la tension de sortie : Assurez-vous que les 230V arrivent bien aux bornes des lampes quand le contacteur est enclenché, pour écarter un problème de câblage dans les combles.

Même avec un bon diagnostic au multimètre, certaines interrogations reviennent systématiquement sur mes chantiers de rénovation.
