Comment installer un contacteur jour nuit ? Guide, schéma et branchement Linky

Le contacteur jour nuit est le petit module qui décide quand votre chauffe-eau se met en route. Installé dans le tableau électrique, il attend le signal des heures creuses envoyé par le compteur Linky, puis alimente le ballon au moment où le kilowattheure coûte le moins cher. Ce guide couvre son rôle, son schéma de câblage, ses trois positions, le dépannage et sa différence avec un télérupteur.

À quoi sert un contacteur jour nuit sur le chauffe-eau ?

Un contacteur jour nuit est un interrupteur automatique. Son rôle tient en une phrase. Il coupe et rétablit l’alimentation d’un appareil gourmand, le plus souvent le chauffe-eau, selon l’heure de la journée. Il occupe la place entre le disjoncteur qui protège la ligne et la résistance du ballon.

Le déclencheur vient du compteur. Sur une installation classique, le Linky envoie le signal heures creuses au contacteur via deux fils dédiés, ce qui lance la chauffe automatiquement la nuit. Chauffer l’eau représente plus de 10 % de la facture d’électricité d’un foyer : décaler cette consommation vers les plages où le kilowattheure est environ 24 % moins cher pèse vite sur le total annuel.

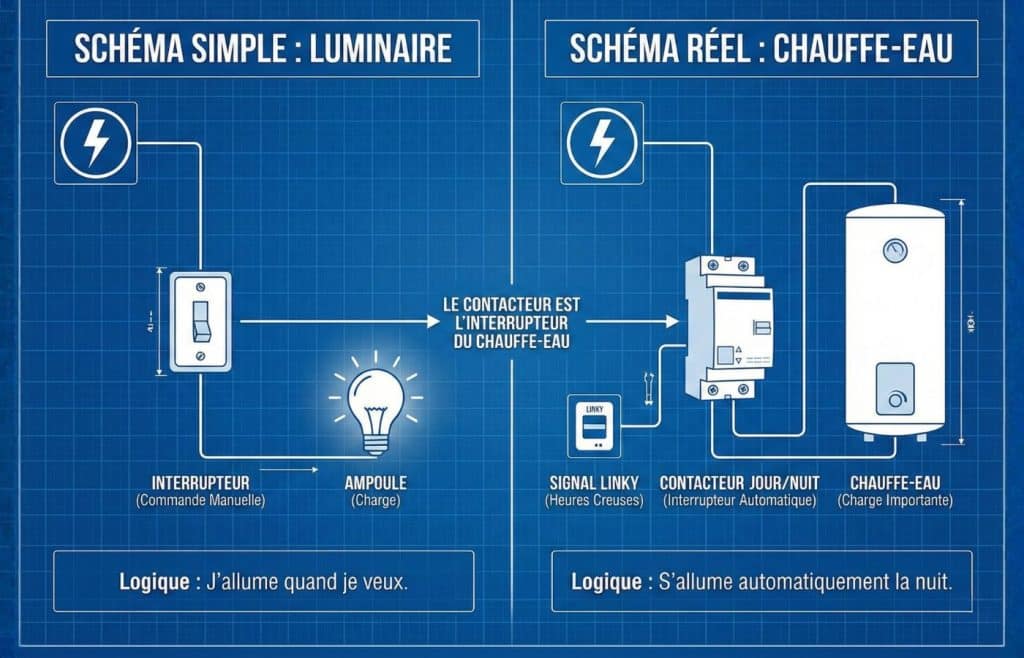

Une image simple aide à visualiser le montage. Voyez le chauffe-eau comme une ampoule et le contacteur comme l’interrupteur qui l’allume, sauf que la commande n’est pas votre doigt : c’est le signal tarifaire envoyé par le fournisseur. Le thermostat du ballon garde la main sur la température finale, avec une consigne courante de 55 à 60 °C.

Schéma de câblage : brancher le contacteur au chauffe-eau et au Linky

Le branchement d’un contacteur jour nuit sépare deux circuits distincts. Cette séparation entre la puissance et la commande est la base d’une installation conforme à la norme NF C 15-100. La pose revient à un professionnel, mais comprendre le schéma aide à dialoguer avec l’électricien et à repérer une panne.

Le circuit de puissance

C’est la ligne qui transporte l’énergie jusqu’à la résistance du chauffe-eau. Elle part d’un disjoncteur dédié, calibré 20 A pour un ballon classique, traverse les bornes de puissance du contacteur, puis rejoint l’appareil. La section de fil suit le calibre du disjoncteur, généralement 2,5 mm² pour une ligne chauffe-eau.

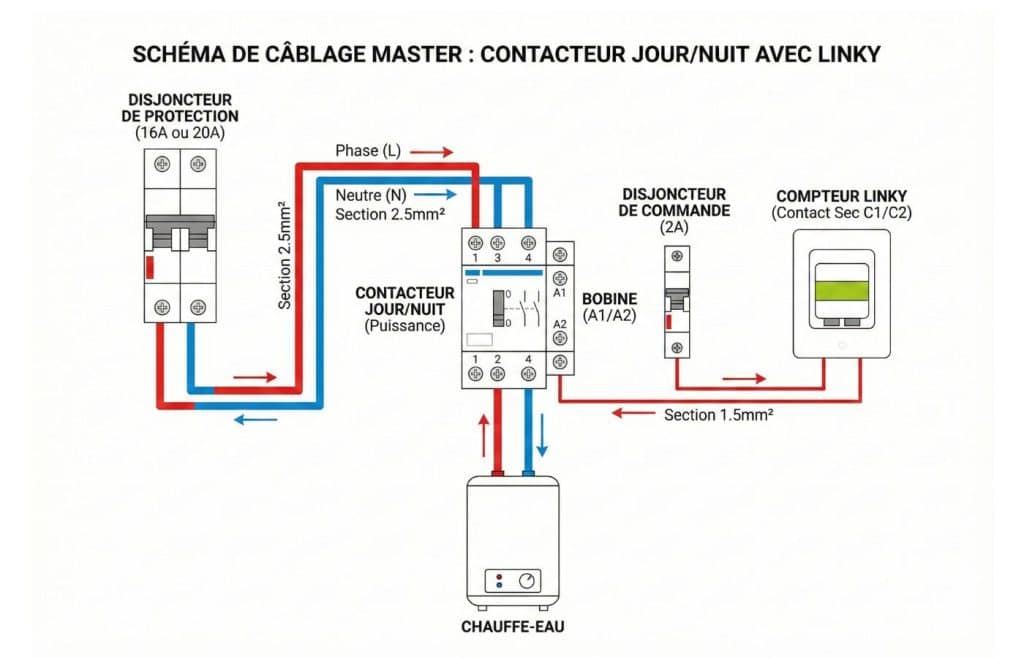

Le circuit de commande et les bornes C1/C2 du Linky

Cette ligne pilote la bobine du contacteur. Elle consomme très peu, mais reste protégée par un disjoncteur 2 A. Le circuit relie les contacts C1 et C2 du compteur aux bornes A1 et A2 de la bobine. Dès que le fournisseur envoie le signal heures creuses, le circuit de commande se ferme, la bobine s’excite et le contacteur bascule pour alimenter le ballon. Quand les heures pleines reviennent, le signal disparaît et l’alimentation se coupe.

Pour aller plus loin sur le dimensionnement des protections d’un tableau, notre guide sur le choix du disjoncteur détaille la logique de calibrage selon la puissance de l’appareil.

Les 3 positions : Auto, marche forcée et arrêt

Une fois le câblage terminé et le courant rétabli, le contacteur se pilote depuis une manette en façade. Elle propose trois positions qui répondent chacune à un besoin précis.

La position Auto reste celle du quotidien. La bobine réagit au signal du compteur et l’eau chaude est prête chaque matin au meilleur prix, sans intervention de votre part.

La marche forcée (position I) sert quand une consommation inhabituelle vide le ballon avant la nuit, par exemple après l’arrivée d’invités. La chauffe complète d’un ballon de 200 litres prend alors 4 à 6 heures, au tarif heures pleines. Sur les modèles récents, la manette revient seule en Auto au prochain passage en heures creuses. Le principe et les gestes sont détaillés dans notre guide dédié au chauffe-eau en marche forcée.

La position 0 s’utilise pour couper le ballon lors d’un entretien ou d’une absence de plus de quatre à cinq jours. En dessous, l’arrêt fait perdre plus d’économies en réchauffe qu’il n’en fait gagner.

Pour choisir précisément vos créneaux de chauffe plutôt que de subir tout le signal tarifaire, vous pouvez ajouter une horloge modulaire au tableau. La méthode figure dans notre article sur la façon de programmer son chauffe-eau en heures creuses.

Bien choisir son contacteur jour nuit : modèles, norme NF et prix

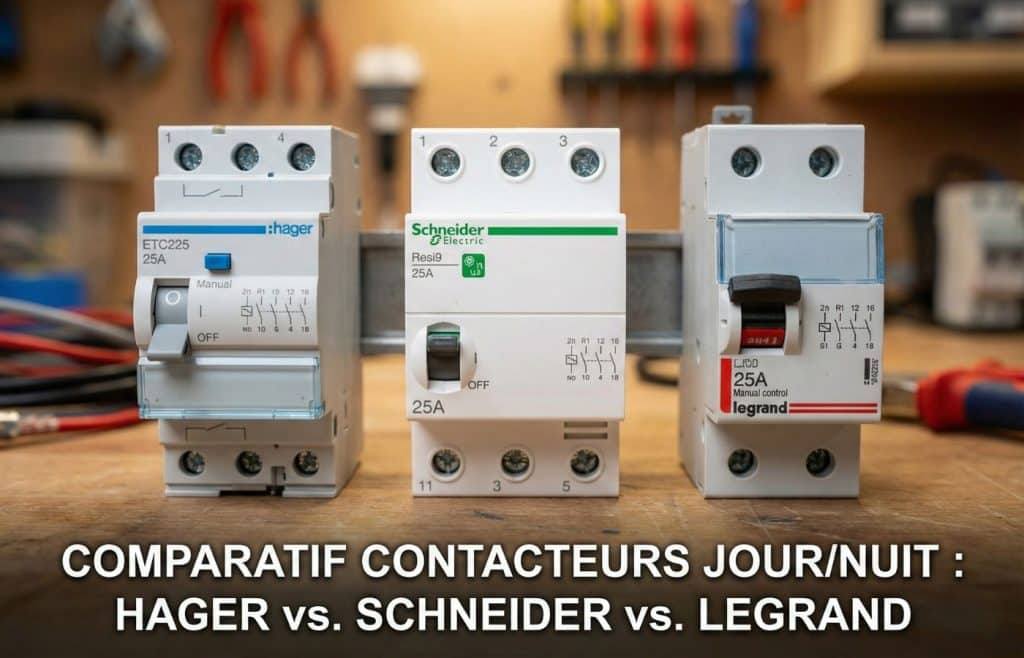

La puissance du chauffe-eau impose un module robuste. Un calibre 25 A couvre le résidentiel courant, du simple ballon au chauffage électrique, avec une marge suffisante pour encaisser l’appel de courant au démarrage. Les références les plus répandues sont le Hager ETC225, la gamme Resi9 de Schneider Electric et les modules Legrand.

Le bruit compte si le tableau se trouve près d’une chambre ou d’une pièce de vie. Un module de qualité, avec des bobines bien serrées, supprime le bourdonnement et le claquement métallique au moment de la bascule. C’est un critère à ne pas négliger sur un appareil qui commute chaque jour pendant des années.

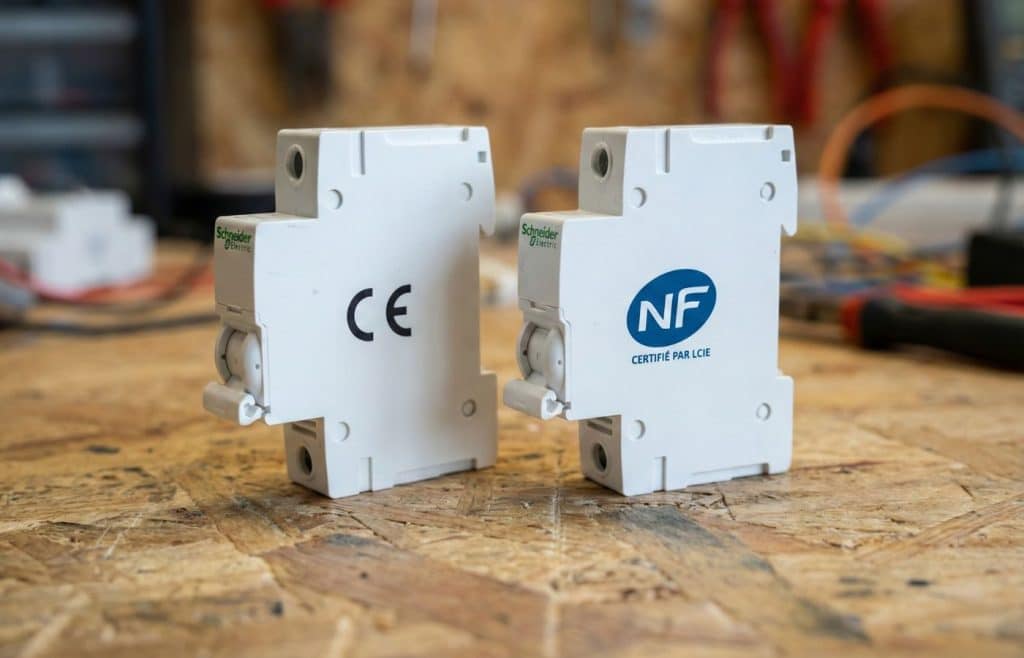

Regardez le marquage. Le sigle CE autorise la mise sur le marché européen mais ne garantit pas un niveau de qualité supérieur. La certification NF, elle, atteste la conformité aux normes de sécurité françaises et une résistance vérifiée aux essais. Pour un module qui pilote une charge lourde pendant vingt ans, elle vaut la petite différence de prix.

Le conseil d’Élise : un contacteur de qualité est un investissement sur deux décennies. Mieux vaut viser un module certifié NF que d’économiser quelques euros sur une référence sans marque qui finira par bourdonner.

Dépannage : le chauffe-eau ne chauffe plus ou reste bloqué

Quand l’eau chaude manque, le contacteur est le premier suspect. Un réflexe s’impose d’abord. Coupez le disjoncteur général avant tout contrôle interne : un tableau sous tension présente un risque d’électrocution.

Le chauffe-eau ne chauffe plus

Commencez par le plus simple : vérifiez que la manette est bien sur Auto et non sur 0. Ensuite, un électricien peut contrôler la bobine au multimètre. En heures creuses, on doit mesurer environ 220 V sur ses bornes ; en heures pleines, 0 V. Une absence de tension pendant les heures creuses oriente vers un signal Linky qui n’arrive plus au tableau. Un claquement répétitif ou un grésillement, lui, signale un module fatigué.

Le contacteur reste en marche forcée

Si la manette laissée en marche forcée ne revient pas seule en Auto au retour des heures creuses, ou si le ballon chauffe en permanence, deux causes reviennent souvent : le signal tarifaire ne parvient plus jusqu’au contacteur, ou le mécanisme interne est hors service. Un contacteur ne se répare pas, il se remplace. Comptez 20 à 60 € pour le module, davantage si un électricien intervient.

Contacteur jour nuit ou télérupteur : quelle différence ?

Les deux modules se ressemblent dans le tableau. Leur logique, elle, n’a rien à voir. Le contacteur jour nuit fonctionne en commande maintenue : sa bobine reste alimentée tant que le signal heures creuses est présent, et il retombe dès qu’il disparaît. Il pilote des circuits de puissance comme le chauffe-eau.

Le télérupteur, lui, est bistable : il change d’état à chaque impulsion sur un bouton poussoir et conserve sa position jusqu’à l’impulsion suivante. On l’emploie pour commander un éclairage depuis plusieurs points d’une pièce. Le principe et le schéma sont expliqués dans notre article sur le câblage d’un télérupteur.
