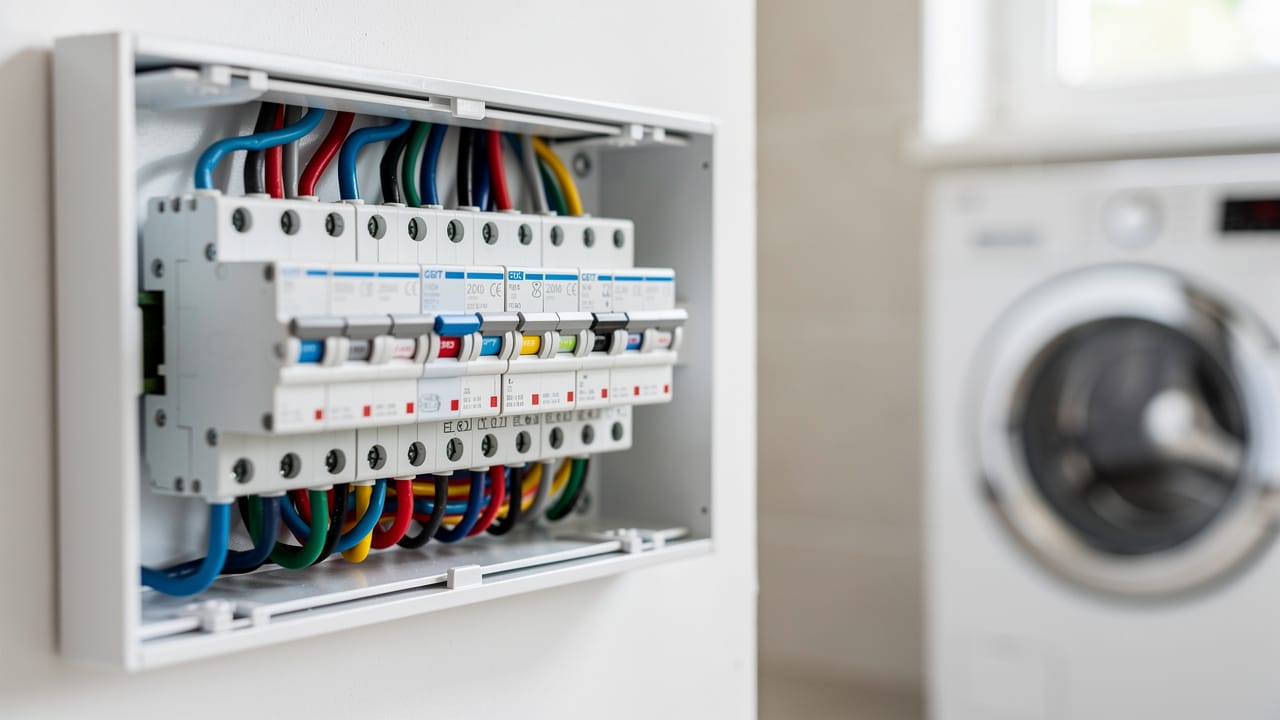

Quel disjoncteur pour un lave-linge ? La réponse tient en une ligne : un disjoncteur de 20 A sur un circuit spécialisé, câblé en 2,5 mm² de section cuivre, protégé par un différentiel de type A. C’est ce qu’impose la norme NF C 15-100, et c’est ce dernier point, le type A, qui sépare une installation sûre d’une installation qui ne coupera pas le jour d’un défaut.
Le calibre, presque tout le monde le donne. Ce qui manque ailleurs tient en deux points : pourquoi le type du différentiel compte ici plus qu’ailleurs, et quoi faire quand la machine se met à disjoncter. Prenons-les dans l’ordre.
- Disjoncteur 20 A, câble 2,5 mm², sur un circuit spécialisé qui ne sert qu’au lave-linge.
- En amont, un différentiel 30 mA de type A, pas AC : la norme l’impose pour le lave-linge.
- Jamais le même circuit que le sèche-linge, qui demande son propre 20 A.
- Une prise 20 A dédiée est conforme ; une prise du circuit des prises générales ne l’est pas.
- Une coupure dès le branchement, c’est le filtre antiparasite ; à la chauffe, c’est la résistance à la masse.
Quel disjoncteur pour un lave-linge : 20 A, 2,5 mm² et pourquoi le type A
Le calibre ne se choisit pas d’après la puissance de la machine, mais d’après la section du câble qui l’alimente. Le disjoncteur est là pour empêcher ce câble de chauffer : c’est lui qu’il protège, pas l’appareil.
Un conducteur de 2,5 mm² en cuivre accepte 20 ampères en usage domestique, soit environ 4 600 watts en monophasé. Un lave-linge, résistance de chauffe comprise, passe largement en dessous. La norme fixe donc ce couple 20 A et 2,5 mm² une fois pour toutes. Ce point est confirmé par Legrand comme par IZI by EDF.
La vraie particularité du lave-linge n’est pas là. Elle est en amont, dans le type du différentiel 30 mA qui protège la rangée. Son moteur est piloté par un variateur électronique, et cette électronique peut produire un défaut à composante continue. Un différentiel de type AC, le plus répandu, ne voit pas ce défaut. Il ne coupe pas. La personne qui touche alors la machine n’est plus protégée.
La règle à retenir : le lave-linge est l’un des trois seuls circuits où la NF C 15-100 impose un différentiel de type A, avec la plaque de cuisson et la recharge de véhicule électrique. Mettre un type AC sur ce circuit est une non-conformité, et surtout un risque réel.
Quel disjoncteur pour quel appareil : le tableau complet
Le lave-linge s’inscrit dans une série de circuits spécialisés que la norme impose. Autant les avoir tous sous les yeux, parce que c’est en les mélangeant qu’on se trompe.
| Appareil | Disjoncteur | Section cuivre | Différentiel 30 mA | À savoir |
|---|---|---|---|---|
| Four encastré | 20 A | 2,5 mm² | AC ou A | Circuit spécialisé, jamais partagé avec la plaque |
| Plaque de cuisson | 32 A | 6 mm² | A obligatoire | Le seul circuit de cuisine en 6 mm² |
| Lave-linge | 20 A | 2,5 mm² | A obligatoire | Le type A est exigé par la norme |
| Lave-vaisselle | 20 A | 2,5 mm² | AC ou A | Circuit à lui seul, même sous l’évier |
| Sèche-linge | 20 A | 2,5 mm² | AC ou A | Y compris un modèle à pompe à chaleur |
| Chauffe-eau | 20 A | 2,5 mm² | AC ou A | Son contacteur jour/nuit se protège à part, en 2 A |
| VMC | 2 A | 1,5 mm² | AC ou A | 10 ou 16 A seulement si la notice l’exige |
| Borne de recharge | selon puissance | selon puissance | A ou F obligatoire | Relève de la partie 7-722 de la norme |
Deux voisins de tableau méritent l’attention. La plaque de cuisson est le seul circuit en 6 mm², et le circuit d’une borne de recharge relève d’une partie distincte de la norme.
Le lave-linge partage la buanderie et la cuisine avec deux autres circuits spécialisés de même calibre : le sèche-linge, qu’on ne branche jamais sur le même départ, et le lave-vaisselle, à ne pas repiquer sous l’évier.
Prise dédiée ou circuit spécialisé : ce que la norme accepte vraiment
La question revient sans cesse : peut-on brancher le lave-linge sur une prise, comme un grille-pain ? La réponse dépend de ce qu’il y a derrière la prise, pas de la prise elle-même.
Une prise 20 A qui part directement du tableau sur son propre disjoncteur, et ne dessert qu’elle-même, est un circuit spécialisé sous forme de prise. C’est conforme. C’est même le montage le plus courant en buanderie. Ce qui est interdit, c’est de repiquer le lave-linge sur le circuit des prises de la pièce, celui qui alimente déjà d’autres prises.
| Ce que vous avez | Est-ce conforme ? | Pourquoi |
|---|---|---|
| Prise 20 A dédiée, câble 2,5 mm², disjoncteur 20 A propre | Oui | C’est un circuit spécialisé, même s’il finit sur une prise |
| Prise repiquée sur le circuit des prises de la pièce | Non | Le lave-linge partage sa ligne avec d’autres prises |
| Prise 16 A, câble 1,5 mm², sur circuit dédié | Toléré en rénovation | Fonctionne, mais déclenche plus vite en pleine chauffe |
Le principe : en rénovation, on baisse le calibre pour protéger un câble trop fin, on ne l’augmente jamais. Un 20 A posé sur du 1,5 mm² laisserait passer un courant que le câble ne supporte pas, et c’est la gaine qui chaufferait dans le mur avant que le disjoncteur ne coupe.
Quel différentiel en amont, et pourquoi le type compte
Le disjoncteur protège le câble contre la surcharge. Il ne protège pas la personne qui touche un appareil en défaut : c’est le rôle du différentiel 30 mA placé en amont, sur la rangée du tableau.
Ce seuil de 30 milliampères n’est pas arbitraire. C’est l’ordre de grandeur à partir duquel un courant qui traverse le corps humain bloque la respiration. Au-delà, le différentiel doit avoir coupé.
| Type | Ce qu’il détecte en plus | Circuits concernés |
|---|---|---|
| AC | Rien de plus, c’est le type de base | Éclairage, prises, la plupart des circuits |
| A | Les défauts à composante continue | Obligatoire : plaque de cuisson, lave-linge, recharge de véhicule |
| F | En plus du type A, les micro-coupures | Matériel informatique et électronique sensible |
L’erreur classique : mettre un type AC sur le circuit du lave-linge ou de la plaque. L’électronique de ces appareils peut produire un défaut à composante continue qu’un type AC ne voit pas, et il ne déclenche donc pas. IZI by EDF détaille les trois circuits où le type A est imposé par la norme.
Deux règles de dimensionnement souvent oubliées : un interrupteur différentiel protège huit circuits au maximum, et la somme des calibres des disjoncteurs placés en dessous ne doit pas dépasser son propre courant assigné, en général 40 ou 63 ampères.
Attention enfin à ne pas confondre avec le gros disjoncteur en tête d’installation, celui du fournisseur : c’est un différentiel 500 mA. Il protège la ligne, pas les personnes. Notre guide du câblage d’un télérupteur montre comment s’organise le reste de la rangée.
Votre lave-linge fait disjoncter : antiparasite ou résistance
Quand un lave-linge fait sauter le différentiel, le moment de la coupure désigne le coupable. C’est le meilleur point de départ avant d’ouvrir quoi que ce soit.
La coupure arrive dès le branchement, avant même le premier cycle. Le suspect est le filtre antiparasite, ce petit boîtier placé à l’entrée du secteur qui lisse les parasites électriques. En fin de vie, son condensateur gonfle et se met en court-circuit, ce qui fait déclencher immédiatement. Débranché, si la machine ne fait plus disjoncter, le diagnostic est posé : il est à remplacer.
La coupure arrive pendant la chauffe, dix à vingt minutes après le départ. Le suspect est la résistance de chauffe, dont l’isolant a lâché. Le défaut n’apparaît qu’une fois la résistance chaude, le temps que le courant trouve le chemin de la terre. On le confirme à l’ohmmètre.
- Débranchez la machine et accédez à la résistance, en général derrière le panneau arrière ou sous la cuve.
- Débranchez les cosses de la résistance, après avoir photographié le montage.
- Mesurez entre une cosse et la carcasse métallique ou la borne de terre.
- Toute valeur affichée signe le défaut : la résistance est à la masse et se remplace. Un afficheur qui reste muet indique une résistance saine.
À ne pas confondre : un lave-linge qui fait sauter le DISJONCTEUR de son circuit est en surcharge, souvent parce qu’il partage sa ligne avec un autre appareil. Un lave-linge qui fait sauter le DIFFÉRENTIEL a une fuite à la terre, filtre antiparasite ou résistance. Ce n’est pas la même panne.
Questions fréquentes sur le disjoncteur du lave-linge
Quel calibre de disjoncteur pour un lave-linge ?
Un disjoncteur de 20 A sur un circuit spécialisé, câblé en 2,5 mm² de section cuivre. C’est la règle de la NF C 15-100 pour un lave-linge, quelle que soit sa puissance déclarée, tant qu’il reste sous 4 600 W en monophasé.
Quel différentiel pour un lave-linge, type A ou AC ?
Type A obligatoire. Le lave-linge fait partie des trois circuits où la norme l’impose, avec la plaque de cuisson et la recharge de véhicule électrique. Le variateur électronique de son moteur peut produire un défaut à composante continue qu’un différentiel de type AC ne détecte pas, et ne coupe donc pas.
Peut-on brancher le lave-linge sur une prise normale ?
Sur une prise 16 A d’un circuit de prises partagé, non : la norme impose un circuit spécialisé. Une prise 20 A dédiée, qui ne dessert que le lave-linge depuis son propre disjoncteur, est en revanche la solution la plus courante et parfaitement conforme.
16 A ou 20 A pour un lave-linge ?
La norme retient 20 A avec du 2,5 mm². Un 16 A en 1,5 mm² se rencontre dans les installations anciennes et fonctionne sur un appareil peu gourmand, mais il déclenche plus facilement quand la résistance de chauffe monte en charge.
Lave-linge et sèche-linge sur le même disjoncteur ?
Non. Ce sont deux circuits spécialisés distincts, chacun en 20 A et 2,5 mm². Les réunir revient à additionner deux résistances de chauffe de forte puissance sur une protection calculée pour une seule.
Mon lave-linge fait disjoncter, d’où cela vient-il ?
Deux pistes selon le moment. Une coupure dès le branchement pointe vers le filtre antiparasite en court-circuit. Une coupure pendant la chauffe pointe vers la résistance à la masse. On isole l’un puis l’autre en les débranchant tour à tour.
Sources
- Legrand, la norme NF C 15-100 pour la cuisine : circuits spécialisés, calibres et sections par appareil
- IZI by EDF, quel différentiel pour quel circuit : les trois circuits où le type A est obligatoire
- Spareka, pourquoi mon lave-linge fait disjoncter : filtre antiparasite et résistance à la masse
