Quel disjoncteur pour un lave-vaisselle ? Un disjoncteur de 20 A sur un circuit spécialisé, câblé en 2,5 mm² de section cuivre, avec un différentiel 30 mA en amont. C’est la règle de la NF C 15-100, la même que pour le four.
Le piège n’est pas le calibre. Il est ailleurs : le lave-vaisselle se glisse sous l’évier, tout près des prises du plan de travail, et la tentation de l’y repiquer est grande. C’est justement ce qu’il ne faut pas faire. Voyons pourquoi, puis ce qui le fait disjoncter en pleine vaisselle.
- Disjoncteur 20 A, câble 2,5 mm², sur un circuit spécialisé qui ne sert qu’au lave-vaisselle.
- Un différentiel 30 mA en amont. Le type AC suffit, le type A est un plus.
- Même sous l’évier, jamais repiqué sur le circuit des prises du plan de travail.
- Une coupure dix à vingt minutes après le départ, c’est la résistance entartrée.
- Une fuite d’eau qui atteint l’électronique fait aussi déclencher le différentiel.
Quel disjoncteur pour un lave-vaisselle : 20 A et 2,5 mm²
Le calibre ne suit pas la puissance de l’appareil, mais la section du câble. Le disjoncteur protège le câble contre l’échauffement, pas le lave-vaisselle.
Un conducteur de 2,5 mm² en cuivre tient 20 ampères en usage domestique, soit environ 4 600 watts en monophasé. La résistance de chauffe d’un lave-vaisselle, la pièce la plus gourmande, reste sous ce plafond. La norme fixe donc le couple 20 A et 2,5 mm², confirmé par Legrand pour tous les circuits spécialisés de la cuisine.
Circuit spécialisé, cela veut dire quoi ? Un départ du tableau qui n’alimente que cet appareil. Le lave-vaisselle peut finir sur une prise 20 A ou en sortie de câble, mais cette prise ne dessert que lui.
Quel disjoncteur pour quel appareil : le tableau complet
Le lave-vaisselle prend place dans la série des circuits spécialisés de la cuisine. Les avoir tous en tête évite l’erreur la plus commune, celle du circuit partagé.
| Appareil | Disjoncteur | Section cuivre | Différentiel 30 mA | À savoir |
|---|---|---|---|---|
| Four encastré | 20 A | 2,5 mm² | AC ou A | Circuit spécialisé, jamais partagé avec la plaque |
| Plaque de cuisson | 32 A | 6 mm² | A obligatoire | Le seul circuit de cuisine en 6 mm² |
| Lave-linge | 20 A | 2,5 mm² | A obligatoire | Le type A est exigé par la norme |
| Lave-vaisselle | 20 A | 2,5 mm² | AC ou A | Circuit à lui seul, même sous l’évier |
| Sèche-linge | 20 A | 2,5 mm² | AC ou A | Y compris un modèle à pompe à chaleur |
| Chauffe-eau | 20 A | 2,5 mm² | AC ou A | Son contacteur jour/nuit se protège à part, en 2 A |
| VMC | 2 A | 1,5 mm² | AC ou A | 10 ou 16 A seulement si la notice l’exige |
| Borne de recharge | selon puissance | selon puissance | A ou F obligatoire | Relève de la partie 7-722 de la norme |
À surveiller de près : la plaque de cuisson, seul circuit en 6 mm², et le circuit de recharge d’un véhicule, qui suit une partie à part de la norme.
Deux appareils très proches obéissent à la même règle des 20 A : le lave-linge, seul circuit à imposer un différentiel de type A, et le sèche-linge, y compris en pompe à chaleur.

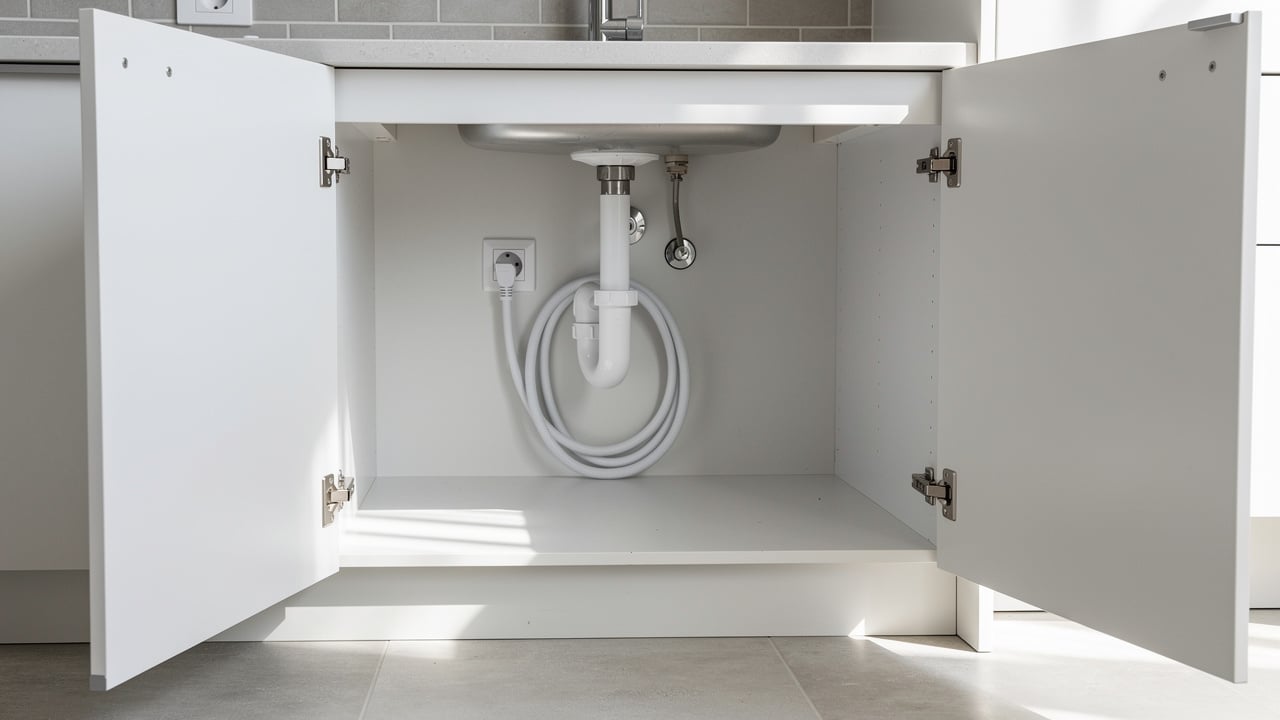

Le lave-vaisselle sous l’évier : le circuit dédié qu’on oublie
C’est la configuration la plus courante. Le lave-vaisselle se loge sous ou à côté de l’évier, à quelques centimètres des prises du plan de travail. On y branche donc l’appareil sur la prise la plus proche. Erreur.
Ces prises appartiennent au circuit des prises de la cuisine, celui qui alimente déjà la cafetière, le grille-pain et le reste. Y ajouter un lave-vaisselle, c’est poser une résistance de chauffe de 2 000 watts sur une ligne déjà chargée. Le jour où la vaisselle chauffe pendant que le café coule, la protection saute.
La règle est nette. Un départ, un câble, un disjoncteur, pour le seul lave-vaisselle. Même caché sous l’évier, ce circuit part directement du tableau.
En rénovation : si aucun circuit dédié n’existe, on tire un câble 2,5 mm² depuis le tableau. On ne baptise pas circuit spécialisé une prise repiquée sur la ligne des prises. Et on ne monte jamais un disjoncteur 20 A sur un vieux câble en 1,5 mm² : le câble chaufferait avant que le disjoncteur ne coupe.
Quel différentiel en amont, et pourquoi le type compte
Le disjoncteur protège le câble contre la surcharge. Il ne protège pas la personne qui touche un appareil en défaut : c’est le rôle du différentiel 30 mA placé en amont, sur la rangée du tableau.
Ce seuil de 30 milliampères n’est pas arbitraire. C’est l’ordre de grandeur à partir duquel un courant qui traverse le corps humain bloque la respiration. Au-delà, le différentiel doit avoir coupé.
| Type | Ce qu’il détecte en plus | Circuits concernés |
|---|---|---|
| AC | Rien de plus, c’est le type de base | Éclairage, prises, la plupart des circuits |
| A | Les défauts à composante continue | Obligatoire : plaque de cuisson, lave-linge, recharge de véhicule |
| F | En plus du type A, les micro-coupures | Matériel informatique et électronique sensible |
L’erreur classique : mettre un type AC sur le circuit du lave-linge ou de la plaque. L’électronique de ces appareils peut produire un défaut à composante continue qu’un type AC ne voit pas, et il ne déclenche donc pas. IZI by EDF détaille les trois circuits où le type A est imposé par la norme.
Deux règles de dimensionnement souvent oubliées : un interrupteur différentiel protège huit circuits au maximum, et la somme des calibres des disjoncteurs placés en dessous ne doit pas dépasser son propre courant assigné, en général 40 ou 63 ampères.
Attention enfin à ne pas confondre avec le gros disjoncteur en tête d’installation, celui du fournisseur : c’est un différentiel 500 mA. Il protège la ligne, pas les personnes. Notre guide du câblage d’un télérupteur montre comment s’organise le reste de la rangée.
Votre lave-vaisselle fait disjoncter : la résistance en cause
Le moment de la coupure oriente le diagnostic. C’est le premier réflexe, avant d’ouvrir l’appareil.
La coupure arrive en cours de cycle, une fois l’eau chaude. Le coupable est presque toujours la résistance de chauffe. Entartrée ou fissurée, elle perd son isolement une fois chaude. Le courant part à la terre. Le différentiel coupe. Comptez dix à vingt minutes après le départ du programme, le temps que l’eau monte en température.
La coupure arrive dès le branchement, avant tout cycle. Là, c’est un court-circuit franc. Le filtre antiparasite en fin de vie, un câble pincé ou la pompe de vidange en défaut sont les suspects.
Une cause est propre à cet appareil : l’eau. Un joint fatigué, une durite fendue, et l’eau chaude sous pression finit sur la carte électronique ou les cosses de la résistance. La fuite à la terre est immédiate. Avant de remplacer une pièce, cherchez donc la trace d’humidité au fond de la cuve technique.
À ne pas confondre : un lave-vaisselle qui fait sauter le DISJONCTEUR de son circuit est en surcharge, souvent parce qu’il partage sa ligne. Un lave-vaisselle qui fait sauter le DIFFÉRENTIEL a une fuite à la terre, résistance ou infiltration d’eau. Deux pannes, deux réparations.
Questions fréquentes sur le disjoncteur du lave-vaisselle
Quel calibre de disjoncteur pour un lave-vaisselle ?
Un disjoncteur de 20 A sur un circuit spécialisé, câblé en 2,5 mm² de section cuivre. La NF C 15-100 le range parmi les circuits dédiés de la cuisine, au même titre que le four.
Le lave-vaisselle peut-il partager le circuit des prises du plan de travail ?
Non. Même branché sur une prise sous l’évier, il lui faut son propre départ depuis le tableau. Le repiquer sur le circuit des prises de la cuisine additionne sa résistance de chauffe aux autres appareils du plan de travail.
Faut-il un différentiel de type A pour le lave-vaisselle ?
La norme ne l’impose pas, un type AC 30 mA suffit. Beaucoup d’électriciens posent tout de même un type A, plus tolérant, sur les circuits d’électroménager qui chauffent. L’essentiel est qu’un différentiel 30 mA existe en amont.
16 A ou 20 A pour un lave-vaisselle ?
La norme retient 20 A avec du 2,5 mm². Un 16 A en 1,5 mm² se voit en rénovation et fonctionne, mais déclenche plus facilement quand la résistance de chauffe entre en action.
Mon lave-vaisselle fait disjoncter en cours de cycle, pourquoi ?
Presque toujours la résistance de chauffe, entartrée ou percée. Le défaut d’isolement apparaît une fois l’eau en chauffe, soit dix à vingt minutes après le départ. Une coupure dès le branchement pointe, elle, vers le filtre antiparasite ou la pompe.
Un lave-vaisselle qui fuit peut-il faire disjoncter ?
Oui. Une micro-fuite qui atteint la carte électronique ou la résistance crée une fuite à la terre, et le différentiel 30 mA coupe. C’est une cause fréquente et propre à cet appareil, à cause de l’eau chaude sous pression.
Sources
- Legrand, la norme NF C 15-100 pour la cuisine : circuits spécialisés, calibres et sections par appareil
- IZI by EDF, la norme NF C 15-100 en cuisine : nombre de circuits et de prises exigés
- Spareka, pourquoi mon lave-vaisselle fait disjoncter : résistance entartrée, filtre antiparasite et infiltration d’eau
